TDD İki yönlü Veri İletişim Gücü Amplifikatörü 840MHz SMA Arayüzü 12V Voltajla

HN-TDDPA20W_840İki yönlü veri aktarımı

POwer amplifier modülü

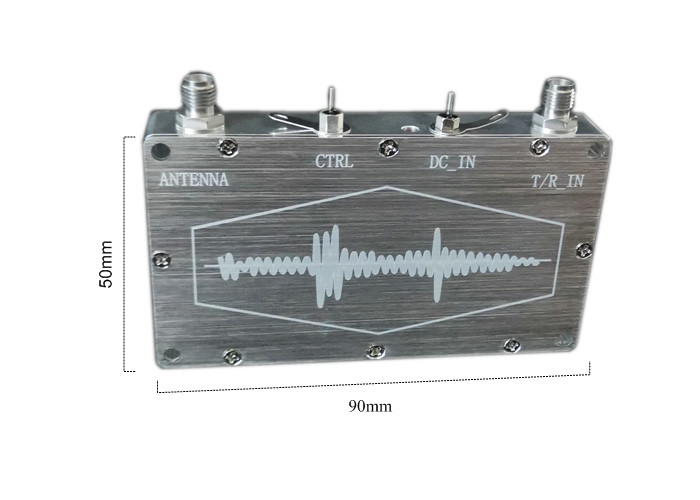

TDD aynı frekanslı iki yönlü veri aktarımı güç güçlendirici modülü,Dİmansiyon50×90×14mm

• Çıkış Gücü:≥20W
• Frekans aralığı:835- Evet.855MHz

☆İletişim G- Hayır.:≥15dB±1dB

☆Maksimum giriş gücü:25dBm

☆Bant içi düzlük:≤ ±0.50dB

☆REceive kazanç:≤12dB±2dB

☆Giriş çıkışArabirim:SMA

☆Girdi ayakta dalga oranı:≤2 ((LOad50Ω)

☆Çık.ayakta dalga oranı koymak:≤1,5LOad50Ω)

☆Relatif grup gecikmesi: ≤20ns

☆RF düğmesini değiştirme zamanı:STart zamanı≤5us /bReaksiyon süresi≤1 us

☆Güç güçlendirici iletim ve alım yalıtımı:≥50dB

☆Kontrol düzeyi: otomatik, yani otomatik olarak otomatik iletim ve alım gerçekleştirmek için giriş gücünü otomatik olarak algılamak, girdi gücüEn fazla10dBm, iletim başladı.giriş gücü aşağıda0Dbm alıcıya dönüştürülür(veya dış "CTRL" TTL yüksek seviyeli iletim ve düşük seviyeli alım için terminal kullanılır)

CTRL1:Amplifier gönderme durumu, alım çıkışı

CTRL0Durum alınıyor, gönderiyorum.

• Liman tanımı:

1."T/R_IN" bağlantısı dijital radyo istasyonunun radyo frekansı bağlantısına bağlanır ve "ANTENNA" port anten ile bağlantılı;

2."CTRL" Otomatik olmayan modda bağlanan dijital radyo istasyonunun iletim etkinleştirme modudur (otomatik mod ve etkinleştirme modunun fabrikada ayarlanması gerekir,3.3V TTL seviyesi);

3."DC-IN" + 12 güç kaynağı,tBu kondansatör tarafından basılan kaynak yastığı negatif elektrotdur.

4- Evet.Kırmızı gösterge ışığı- Evet., kırmızı göstergeIşıkGönderme durumunu göstermek için açık ve alıcı durumunu göstermek için kırmızı gösterge ışığı kapalı

• Çalışma sıcaklığı:-20°C+75°C
• VYetişkinlik:12V
• Çalışma akımı:12V/5.5A@20W"
